復雜斷面型材

復雜斷面型材

如下圖所示。常見的有：

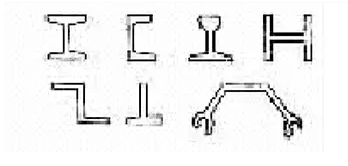

圖1  各種型鋼橫斷面示意圖（復雜斷面）

工字鋼：有標準工字鋼、輕型工字鋼及寬腿工字鋼之分。標準工字鋼腰的高度100~600mm，相應稱為No.10~ No.60工字鋼。標準工字鋼邊緣內側有14%的斜度。輕型工字鋼腰的高度為100~320mm，相應稱No.10~ No.32輕型工字鋼。寬腿工字鋼腰的高度為80~1200mm，相應稱No.8~ No.120寬腿工字鋼。由于寬腿工字鋼的邊緣內外兩側互相平行，也稱H型鋼。

槽鋼：標準槽鋼的腰高為50~450mm，相應稱No.5~ No.45槽鋼。標準槽鋼的邊緣內側斜度為9%。

鋼軌：各類鋼軌均以每米長度的重量表示其規格的大小。7~24gk/m為礦山用軌，38~75gk/m為鐵路用重軌，80~120gk/m為吊車用起重機軌。

此外，復雜斷面型材常見的還有Z字鋼、T 字鋼、鋼板樁、重軌接板、窗框鋼等。尤其是小異型鋼材，各式各樣斷面形狀的型材就更多了，在此就不一一列舉了。
